Как отрегулировать фары на ауди а4 б5

Проверка регулировки фар
Audi A4 B5. Электрооборудование. Освещение и лампы

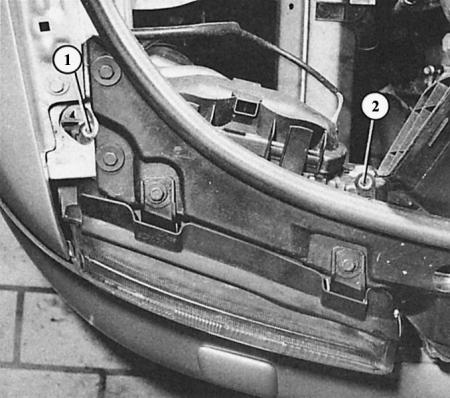

Установку фар можно скорректировать ключами с внутренним шестигранником при открытом капоте. Установочные винты, в зависимости от фабриката, имеют разное значение:

На внешней стороне (1) автомобиля при изделии фирмы Bosch: боковая регулировка; при изделии фирмы Valeo: регулировки по высоте.

На внутренней стороне (2) автомобиля при изделии фирмы Bosch: регулировка по высоте; при изделии фирмы Valeo: боковая регулировка

Регулировка фар не может измениться сама. Но если рефлектор или даже вся фара заменялись, то нужно проверить установку луча фары.

Обязательно нужна юстировка также в том случае, если при аварии была повреждена передняя часть автомобиля или после установки новых деталей амортизационных узлов. Установка осуществляется следующим образом:

1. Вначале поставьте регулировку дальности света на «0».

2. Если была повреждена или заменена только одна фара, то на первых порах достаточно поставить машину перед светлой стеной, включить свет и затем высоту светового луча новой фары подогнать к высоте луча фары, оставшейся без изменений.

3. Если фары регулировались с помощью прибора в мастерской, то вы можете, например, отметить высоту точек света на стене гаража.

4. Важно и расстояние, на котором Audi стоит от стены. Поставьте метки. С помощью такой маркировки можно всегда, когда нужно, проверить регулировку фар на Audi самостоятельно.

5. Самым точным методом регулировки фар является, как и всегда, юстировка с помощью установочного прибора, такого, какие есть, например, на автозаправочных станциях, в службах фирмы Bosch и в мастерских.

6. Регулировка фар дальнего света и противотуманных фар в строенной фаре устанавливается автоматически, если правильно отрегулирован ближний свет.

17.5 Проверка регулировки фар

Проверка регулировки фар

Установку фар можно скорректировать ключами с внутренним шестигранником при открытом капоте. Установочные винты, в зависимости от фабриката, имеют разное значение:

На внешней стороне (1) автомобиля при изделии фирмы Bosch: боковая регулировка; при изделии фирмы Valeo: регулировки по высоте.

На внутренней стороне (2) автомобиля при изделии фирмы Bosch: регулировка по высоте; при изделии фирмы Valeo: боковая регулировка

Регулировка фар не может измениться сама. Но если рефлектор или даже вся фара заменялись, то нужно проверить установку луча фары.
Обязательно нужна юстировка также в том случае, если при аварии была повреждена передняя часть автомобиля или после установки новых деталей амортизационных узлов. Установка осуществляется следующим образом:

  1. Вначале поставьте регулировку дальности света на «0».
  2. Если была повреждена или заменена только одна фара, то на первых порах достаточно поставить машину перед светлой стеной, включить свет и затем высоту светового луча новой фары подогнать к высоте луча фары, оставшейся без изменений.
  3. Если фары регулировались с помощью прибора в мастерской, то вы можете, например, отметить высоту точек света на стене гаража.
  4. Важно и расстояние, на котором Audi стоит от стены. Поставьте метки. С помощью такой маркировки можно всегда, когда нужно, проверить регулировку фар на Audi самостоятельно.
  5. Самым точным методом регулировки фар является, как и всегда, юстировка с помощью установочного прибора, такого, какие есть, например, на автозаправочных станциях, в службах фирмы Bosch и в мастерских.
  6. Регулировка фар дальнего света и противотуманных фар в строенной фаре устанавливается автоматически, если правильно отрегулирован ближний свет.
Читать еще:  Книга ремонт daewoo nexia скачать

Где располагаются установочные винты?

  • Установочные винты фары доступны при открытом капоте сверху через отверстия в металле замка.
  • Для вращения установочного винта используется ключ с внутренним шестигранником.
  • При юстировке луча фары вначале корректируется установка высоты. Лишь после этого следует боковая регулировка.

17.5 Проверка регулировки фар

Проверка регулировки фар

Установку фар можно скорректировать ключами с внутренним шестигранником при открытом капоте. Установочные винты, в зависимости от фабриката, имеют разное значение:

На внешней стороне (1) автомобиля при изделии фирмы Bosch: боковая регулировка; при изделии фирмы Valeo: регулировки по высоте.

На внутренней стороне (2) автомобиля при изделии фирмы Bosch: регулировка по высоте; при изделии фирмы Valeo: боковая регулировка

Регулировка фар не может измениться сама. Но если рефлектор или даже вся фара заменялись, то нужно проверить установку луча фары.
Обязательно нужна юстировка также в том случае, если при аварии была повреждена передняя часть автомобиля или после установки новых деталей амортизационных узлов. Установка осуществляется следующим образом:

  1. Вначале поставьте регулировку дальности света на «0».
  2. Если была повреждена или заменена только одна фара, то на первых порах достаточно поставить машину перед светлой стеной, включить свет и затем высоту светового луча новой фары подогнать к высоте луча фары, оставшейся без изменений.
  3. Если фары регулировались с помощью прибора в мастерской, то вы можете, например, отметить высоту точек света на стене гаража.
  4. Важно и расстояние, на котором Audi стоит от стены. Поставьте метки. С помощью такой маркировки можно всегда, когда нужно, проверить регулировку фар на Audi самостоятельно.
  5. Самым точным методом регулировки фар является, как и всегда, юстировка с помощью установочного прибора, такого, какие есть, например, на автозаправочных станциях, в службах фирмы Bosch и в мастерских.
  6. Регулировка фар дальнего света и противотуманных фар в строенной фаре устанавливается автоматически, если правильно отрегулирован ближний свет.

Где располагаются установочные винты?

  • Установочные винты фары доступны при открытом капоте сверху через отверстия в металле замка.
  • Для вращения установочного винта используется ключ с внутренним шестигранником.
  • При юстировке луча фары вначале корректируется установка высоты. Лишь после этого следует боковая регулировка.

Audi A4 Club

Клуб любителей Ауди А4

  • Портал » Список форумовАвтомобили Audi A4 разных поколенийAudi A4 8E, В6 (2000-2004)Эксплуатация и обслуживание В6
  • Изменить размер шрифта
  • Для печати
  • FAQ
  • Регистрация
  • Вход
Читать еще:  Как отремонтировать звуковой сигнал на руле део ланос

Регулировка света фар!

kaljaba » Сб дек 18, 2010 17:23

Вот решил заняться регулировкой света, кучу инфы перерыл отобрал и вот что получилось. Хочу узнать мнение. Только просьба такие советы как езжай ты лучше на сервис, лучше чем на сервисе не сделают НЕ СОВЕТОВАТЬ.

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Разметить экран определенным образом, при этом линию центров фар M нанести на экране на расстоянии h, равном высоте расположения центров фар над уровнем пола. Расстояние h необходимо измерять на снаряженном автомобиле с дополнительной массой, равной 70 кг, на середине заднего сиденья. Топливный бак должен быть заполнен.
2. Расстояние Х от центра фары до середины автомобиля измеряется на автомобиле.
3. Проверить и при необходимости довести до нормированного давление в шинах.
4. Установить автомобиль на горизонтальную площадку перпендикулярно экрану на расстоянии 10 м. При этом продольная плоскость симметрии автомобиля должна проходить по линии 0 на экране.
5. На моделях с электрокорректором света фар установить ручку корректора в положение «0».
6. Включить ближний свет.
7. Направление светового пятна регулировать для каждой фары отдельно. Другую фару во время регулировки закрыть непрозрачным материалом.
9. Отрегулировать винтами (в горизонтальной и в вертикальной плоскости) ручной регулировки пучка света положение светового пятна для каждой фары на экране, если расположение световых пятен нужному.
10. Фары считаются отрегулированными тогда, когда верхние границы левых частей световых пятен совпадают с линией N, а вертикальные линии А и В проходят через точки С1 и С2 пересечения горизонтальных и наклонных участков световых пятен.
Третья линия должна быть расположена на 22 см ниже от первой линии М.
Верхняя граница световых пятен противотуманных фар соответственно должна совпадать с третьей линией

Объявления

С е р г е й » Сб дек 18, 2010 17:37

kaljaba » Сб дек 18, 2010 17:38

С е р г е й » Сб дек 18, 2010 17:46

kaljaba » Сб дек 18, 2010 18:00

С е р г е й » Сб дек 18, 2010 18:03

kaljaba » Пт дек 24, 2010 21:40

Рад до зеленых соплей, щас расскажу как дошел до такой жизни.
Начну с того что уже почти как год катаюсь на А4, с первой поездки ночью чувствую дискомфорт. Первый раз проехал,был немного в шоке подумал неужели на ауди такой плохой свет, отец иногда ездит то же жаловался. Я грешил на уставшие линзы и лампочки. Меня ещё напрягало что фары внутри с грязным желтым налетом, долго так напрягало, решил разобраться. Снял гляжу, прошлый владелец ставил колхозный ксенон, соответственно дырки под провода сверлил в крышках, дырки сделал большие и отверстие бросил открытым(делали походу на сервисе нашару) потом перед продажей он снял ксенон, дырки заклеял, но уже было поздно так как перска грязи нанесло. Обратил внимание что у ламп ближнего спирал карявая погоревшая а у дальнего хорошая, поменял местами лампочки, с фарами пока нестал ни че делать, думал лампочки сапсут, фига так и осталось. Через месяц снял фары помыл их внутри сфери, промыл дистилерованной водой, высушил как новые, полирнул немного выставил по кузову ровно, поехал на глаз отрегулировал, и с тех пор ездил месяца 4 мучался.
Вот сегодня решил отрегулировать по этой схеме. Подьехал к воротам поставил точки, разметил отъехал на 10 метров, и офигел. По высоте приблизительно нормально, а вот по разбегу капец. Левая вроде совпадает но надо левее, а правая та что должна светить на встречную светит вообще как левая на обочину. А так вроде не замечал. Выставил выехал еду и офигеваю как все хорошо видно, капец и встречку и обочину, блин как я ваще раньше ездил.

Читать еще:  Ремонт акпп тойота виш

Люди всем советую, проверьте ваши фары, сто процентов у каждого старый хозяин снимал их, 99 процентов машин битые, при ремонте фары тоже снимались, это нарушило геометрию света. А там праваю дополняет левую и наоборот только при правильном расходе по краям и высоте будет идеальное освещение. Я вот вроде не замечал что что то ни туда светит, и галочка нормальная была, просто такое ощущение что там не 55ват а 25 стояло. А тут одну чуть правее другую левее выше ниже и такой эфект, довольный как ребенок.
А самый прикол в том что это заняо 20-30 минут ни каких затрат. Долго катался ни одна машина не моргнула дальним, а по ощущениям (по сравнению со старыми) задраны так светят блин.

С е р г е й » Пн дек 27, 2010 21:41

kaljaba » Пн дек 27, 2010 22:45

Во Во а самое главное делов на минут 20, затрат 0, а итог отлчные ночные поездки.

kaljaba » Сб апр 09, 2011 14:10

Колян » Сб апр 09, 2011 15:35

Непонятно очень много:
1. Где найти ровную площадку с экраном?
2. Где найти баласт в 70 кг (сын не дорос ещё, а остальная родня переросла бараний вес)?
3. Как отъехать на 10 метров назад чтобы на сбились все метки?

А главное что непонятно это пора уже выбрасывать мне запылившуюся ручку или ещё нет

kaljaba » Сб апр 09, 2011 16:28

Колян » Сб апр 09, 2011 17:43

rdv80 » Сб апр 09, 2011 18:31

kaljaba » Сб апр 09, 2011 18:39
