PosaD 21 май 2013

Всем привет! Еще при покупке авто меня напрягала слабая подсветка багажного отсека. Тем более в предыдущем авто у меня там все светилось, как в космическом корабле. После того, как съездил в Украину с набитым багажником, покатался там и сгонял пару раз на дачу, меня это совсем доконало .
Бывает иногда так, что свет от плафона не виден из-за груза в багажнике и получается темнота . лазишь там, как слепой и пытаешься найти все на ощупь. 👿 Доконало .

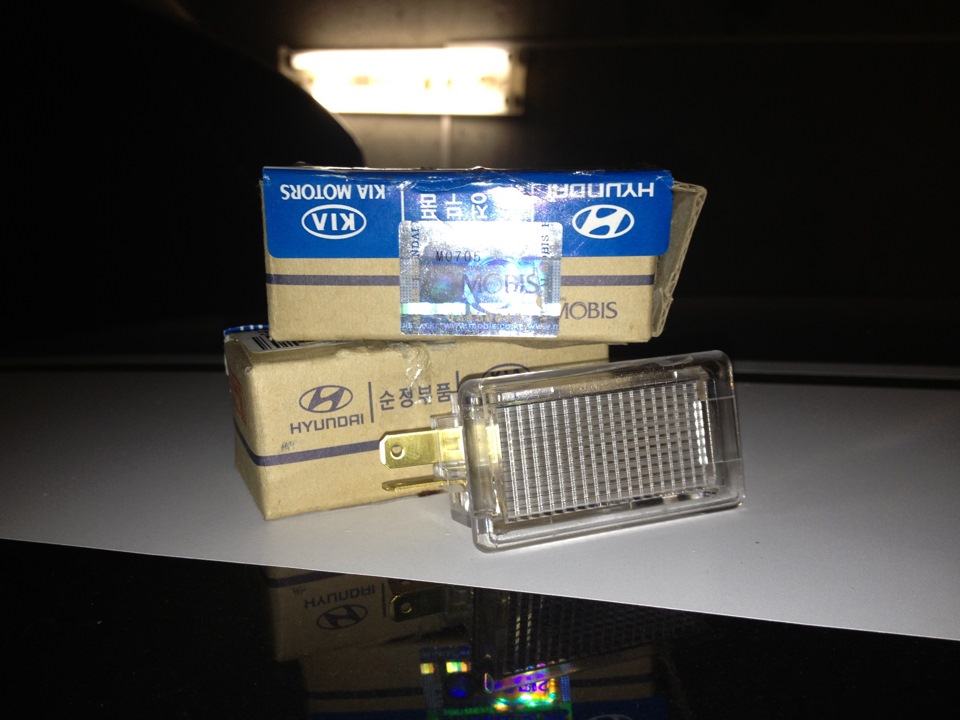

Решено было исправить все это дело, и я заказал два плафона подсветки багажника от Hyundai Getz.

Каталожный номер: Hyundai/Kia 92620-33000
Цена: 90 руб.

Вытаскиваем напольное покрытие багажника, снимаем полку багажника, пластиковые накладки сверху и обшивку багажника с правой стороны.

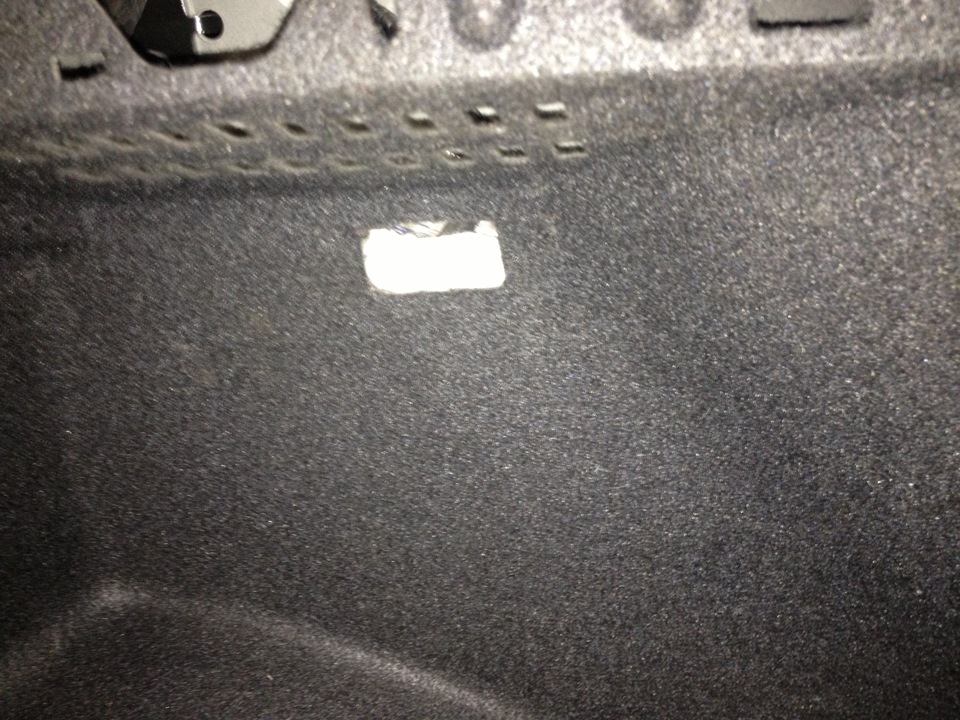

Делаем отверстия для плафонов .

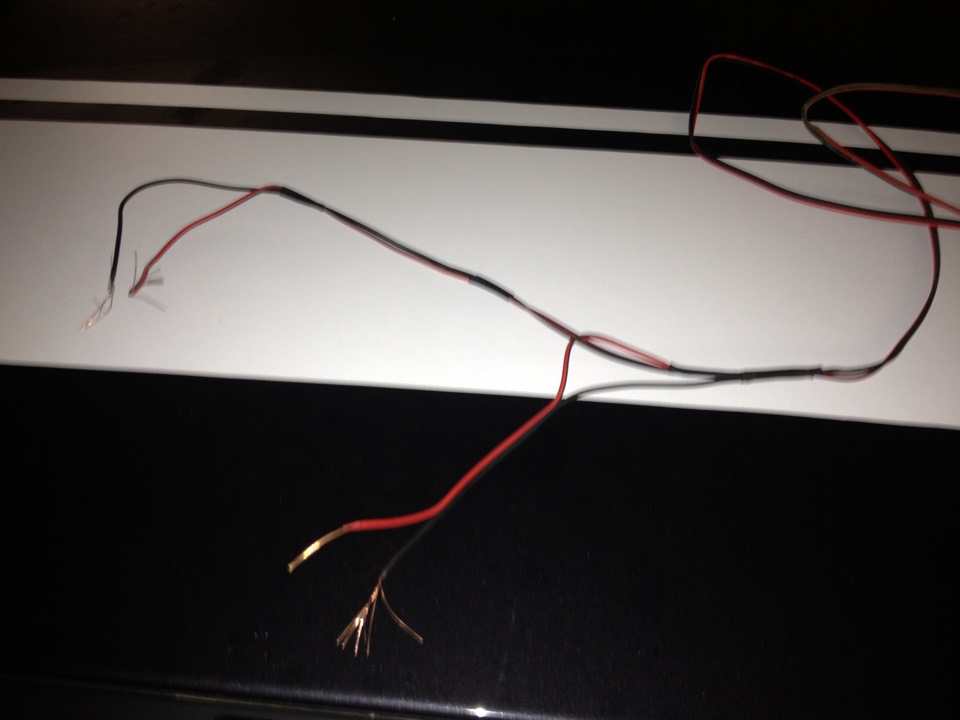

Теперь делаем проводку и протягиваем. Провод я выбрал самый обычный, аккустический. Такой же использовал для светодиодной подсветки ног в салоне авто.

Подсоединяем все провода методом «холодной» пайки использовав термоусадку и изоленту. Было бы идеально, если бы были клемы «папа/мама», но я их забыл купить. Питание я брал с штатного плафона.

ГОТОВО!

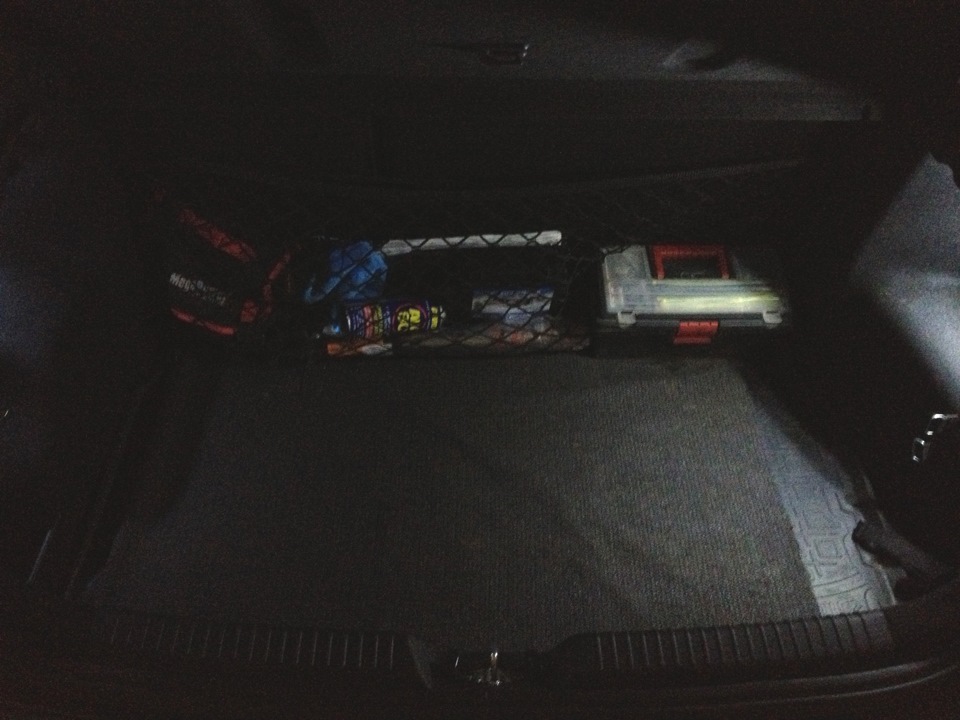

Фотка подсветки в немноте!

Теперь я буду все видеть в багажники и самое главное — ни какого колхоза с торчащими светодиодными лентами. Смотрится все штатно. :Yahoo!: 8) 😉 Всем мир и удачи на дорогах.

Версия исполнения от Diamin . Подсветка с использованием светодиодной ленты.

сражу скажу все очень просто и не сложно — многим будет достаточно картинки с подписями, на всякий случай распишу подробно.

Материалы:
1. светодиодная лента 1м, я использовал влагозащищенную и самой большой мощности которая была в магазине(16Вт на метр вроде)
2. липучка-репейник, нам нужна сторона которая с «крючочками»
3. разъем джек 3,5 «мама» самый обычный
4. разъем джек 3,5 «папа» угловой
5. провод небольшого сечения, многожильный, метра хватит(не мерил )
6. термоусадная трубка, диаметр под используемый провод(я использовал 2мм)
Иструмент: паяльник, ножницы, ключ под болты панели, мультиметр

сначала стоит сделать проводку за панелью и вывести разъем.
1. снимаем панель, в штырке на котором держится полка сверлим отверстие под диаметр разъема джек3,5мама(диаметр без резьбы разъема).
2. отмеряем нужное количество провода от дырки в панели до штатного плафона + запас обязательно
3. припаиваем провод к разъему, закрываем пайку термоусадной трубкой, продеваем провод в просверленную дырку и фиксируем разъем(поскольку пластик очень плотный мне пришлось немного расширить дырку надфилем), разъем не должен болтаться
4. важно: светодиодная лента имеет полярность, выясните мультиметром где на контактах плафона «+» и «-«, запомните или запишите после п.4 где на вашем подключенном к сети разъеме джек3,5мама получились «+» и «-«
4.1 если нет возможности паять прямо в багажнике, то можно отрезать от куска провода в п.2 необъодимый кусок, припаять к разъемам плафона, я припаивал к контактам на которых держится штатная лампочка, чтобы не трогать штатную проводку и фишки, далее ставим плафон на место, протягиваем оба кусочка провода друг к другу за панелью и фиксируем концы на скрутку, места скрутки изолируем термоусадкой
4.2 если возможность паять прямо в багажнике есть, то после прокладки провода за панелью вытигиваем его конец через гнездо штатного плафона наружу и припаиваем к контактам штатного плафона
5. ставим штатный плафон на место,ставим панель не место
6. отмеряем нужно количество провода для полки багажника, от места крепления до изгиба полки + запасик(по желанию )
7. припаиваем провод от ленты к разъему джек3,5папа, соблюдая полярность контактов
8. приклеиваем светодиодную ленту на липучку, тщательно проглаживаем.
9. приклеиваем липучку с лентой на внутренню сторону полки.
10. фиксируем провод на полке

я у себя думал что «потом приберу провода на полке, чтобы не было видно вообще», но даже и так снаружи ничего не видно, ничего не цепляет за груз и багаж, поэтому не стал заморачиваться

слайды:
ДО:

ПОСЛЕ:

Иллюстрации:

Предохранители и реле — расположение и назначение

Примечание: большинство уменьшенных изображений на данной странице — кликабельны и открываются в новой вкладке в полном размере.

Содержание страницы:

Предохранители и реле на Kia Ceed расположены в блоках в моторном отсеке (рядом с аккумулятором), и в салоне (под панелью со стороны водителя). Так же в блоке, находящимся в моторном отсеке, располагается блок плавких перемычек.

Блок в моторном отсеке открывается
отжатием фиксаторов и снятием крышки.

Крышка с левой стороны панели
поддевается и снимается с фиксаторов.

На снятых крышках, с обратной стороны нанесены символы обозначающие назаначение предохранителей. Пояснения к этим символам даны ниже.

Имейте ввиду, что на конкретных моделях, те, или иные предохранители могут отсутствовать. Ниже представлены несколько вариаций компановки блока в моторном отсеке, в зависимости от комплектаций и типов двигателя. Если вы не знаете каким вариантом воспользоваться, то ориентируйтесь на первый.

Блок, находящийся в салоне — аналогичен для всех моделей.

Блок предохранителей в салоне со стороны водителя (Интеллектуальная распределительная коробка)

Общий схематичный вид

В увеличенном виде

Примечание: Как видно на изображениях, в блоке имеется технологический переключатель (ON/OFF), используемый при выполнении некоторых работ в сервисных центрах. Не переключайте без надобности выключатель в положение «OFF», поскольку при этом все цепи, завязанные на этот блок, обесточиваются, что может привести к сбросу настроек различных электронных систем.

Используйте предохранители и реле только указанного номинала

Назначение предохранителей (пояснения к изображениям блока в салоне)

CEED JD CLUB

Подсветка багажника в KIA ceed JD | Дорабо.

• Нравится
• Не нравится

Nikolaj666 10 янв 2015

Вопрос, у меня Нет подсветки багажника . откуда взять питание?

под обшивкой есть провода для питания. у тебя видимо комплектация самая простая. там просто плафона нет. а проводка есть 🙂

как в машине нет плафона в багажнике . можно фотку .

• Нравится
• Не нравится

Дмтр 10 янв 2015

Вопрос, у меня Нет подсветки багажника . откуда взять питание?

этому вопросу почти год — считаю отвечать на него бесполезно

Он уже нашел решение

• Нравится
• Не нравится

Nikolaj666 10 янв 2015

Вопрос, у меня Нет подсветки багажника . откуда взять питание?

этому вопросу почти год — считаю отвечать на него бесполезно

Он уже нашел решение

так товарищ sibeerian умудрился ответить, а я сослепу среагировал

• Нравится
• Не нравится

Дмтр 10 янв 2015

Так он же (sibeerian) гость, ему простительно, а ты как хозяин должен ответить

Так что по протоколу Коля ты молодец

• Нравится
• Не нравится

FTT 31 янв 2016

• Нравится
• Не нравится

Nikolaj666 31 янв 2016

Добрый день.
Решил тоже слелать подсветку с помощью led ленты, но пока понять не могу как заново включается свет при открытой двери? Он после пары минут гаснет и не включается снова пока не закрыть и снова открыть дверь, не могу найти концевик

подсветка багажника без всяких задержек — тупо вклвыкл. концевик в замке задней двери. или делаете подсветку ног ? тогда цепляемся к потолочному плафону

• Нравится
• Не нравится

FTT 31 янв 2016

Добрый день.
Решил тоже слелать подсветку с помощью led ленты, но пока понять не могу как заново включается свет при открытой двери? Он после пары минут гаснет и не включается снова пока не закрыть и снова открыть дверь, не могу найти концевик

подсветка багажника без всяких задержек — тупо вклвыкл. концевик в замке задней двери. или делаете подсветку ног ? тогда цепляемся к потолочному плафону Задержек нет, но после открытия багажкина (уточню что речь про модель jd хэтч) минутф через 2-3 автоматом выключается подсветка багажка((

• Нравится
• Не нравится

Дмтр 31 янв 2016

• Нравится
• Не нравится

Nikolaj666 31 янв 2016

Я вообще не помню чтоб свет в багажнике сам вырубался

отправлено почтой России

• Нравится
• Не нравится

Дмтр 31 янв 2016

• Нравится
• Не нравится

Nikolaj666 31 янв 2016

Может быть. Я по 20 минут багажник не разгружал.

отправлено почтой России

• Нравится
• Не нравится

Дмтр 31 янв 2016

я оставлял на даче открытым на день и видел сие чудо чудное

• Нравится
• Не нравится

PosaD 01 фев 2016

Многочисленные клубные выезды на природу показали, что свет багажнике автоматически сам отключается! Так что, можно сказать, проверенно клубом!)))

• Нравится
• Не нравится

FTT 19 мар 2016

• Нравится
• Не нравится

Дмтр 19 мар 2016

В замке можно язычок отверткой закрыть и свет погаснет сразу и больше не загорится пока не откроешь замок
